Alle ihre flexiblen Lösungen, alles an einem Ort

Flex Circuit Lösungen

Produkte:

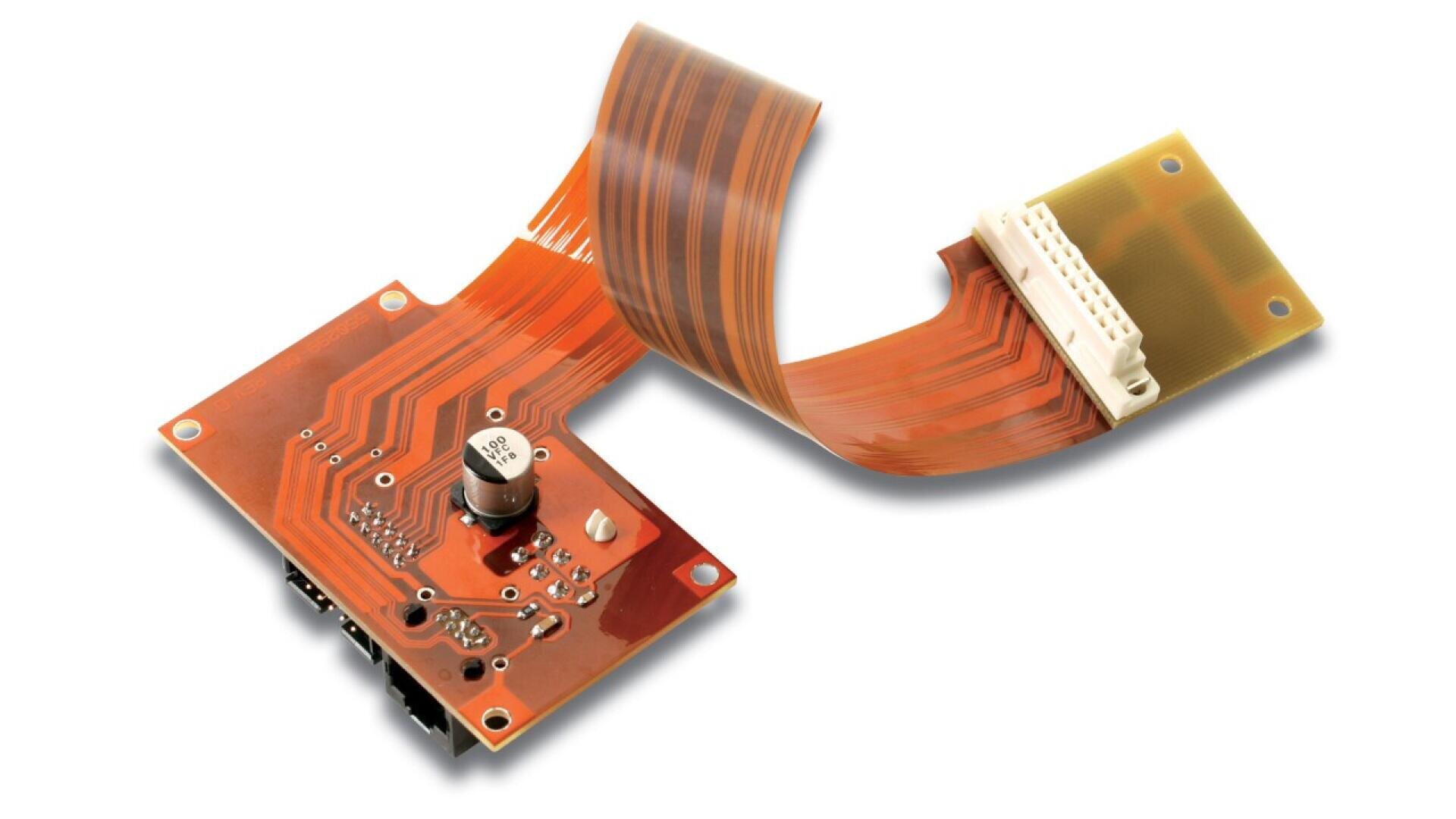

• Flexible Polyimid-Schaltungen
• Einseitiger, doppelseitiger, mehrschichtiger Flex
• Geformter Flex
• Maxi Flex® 12.19 m (40 Fuß) +
• HochTemp Flex™
• Kupfer / Silber Abschirmung

Eigenschaften:

• Enorme Flexibilität bei der Wahl des Designs
• Schafft kleinere, leichtere und funktionellere Elektronikgehäuse
• Die Metallschicht kann sehr dünn <.025 mm (<.0001 Zoll)) bis sehr dick >.25 mm (>.010 Zoll)) sein
• Die dielektrische Dicke kann von .0127 mm (.0005 Zoll) bis .254mm (.010 Zoll) variieren

Prototyp/Quick Turn:

• Erster Artikel Design-Konzepte

Produktion:

• Produktion von kleinen bis großen Mengen

Oberflächenbehandlungen:

• EPIG, ENEPIG, ENIG
• Elektrolytisches Nickel mit Hartund Weichgold
• Heißes, luftgefülltes Lot
• OSP
• Immersionssilber
• Einweckglas

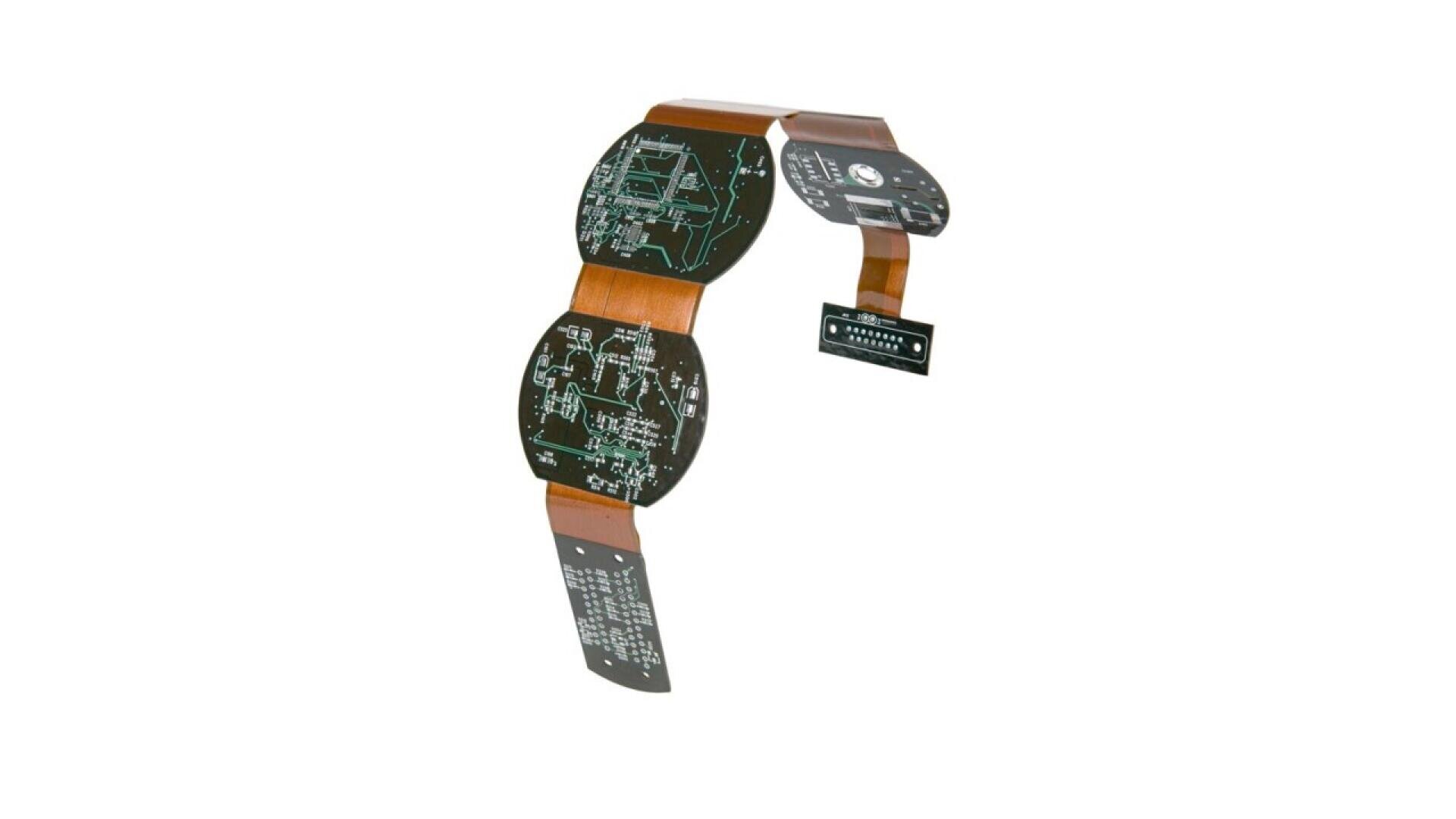

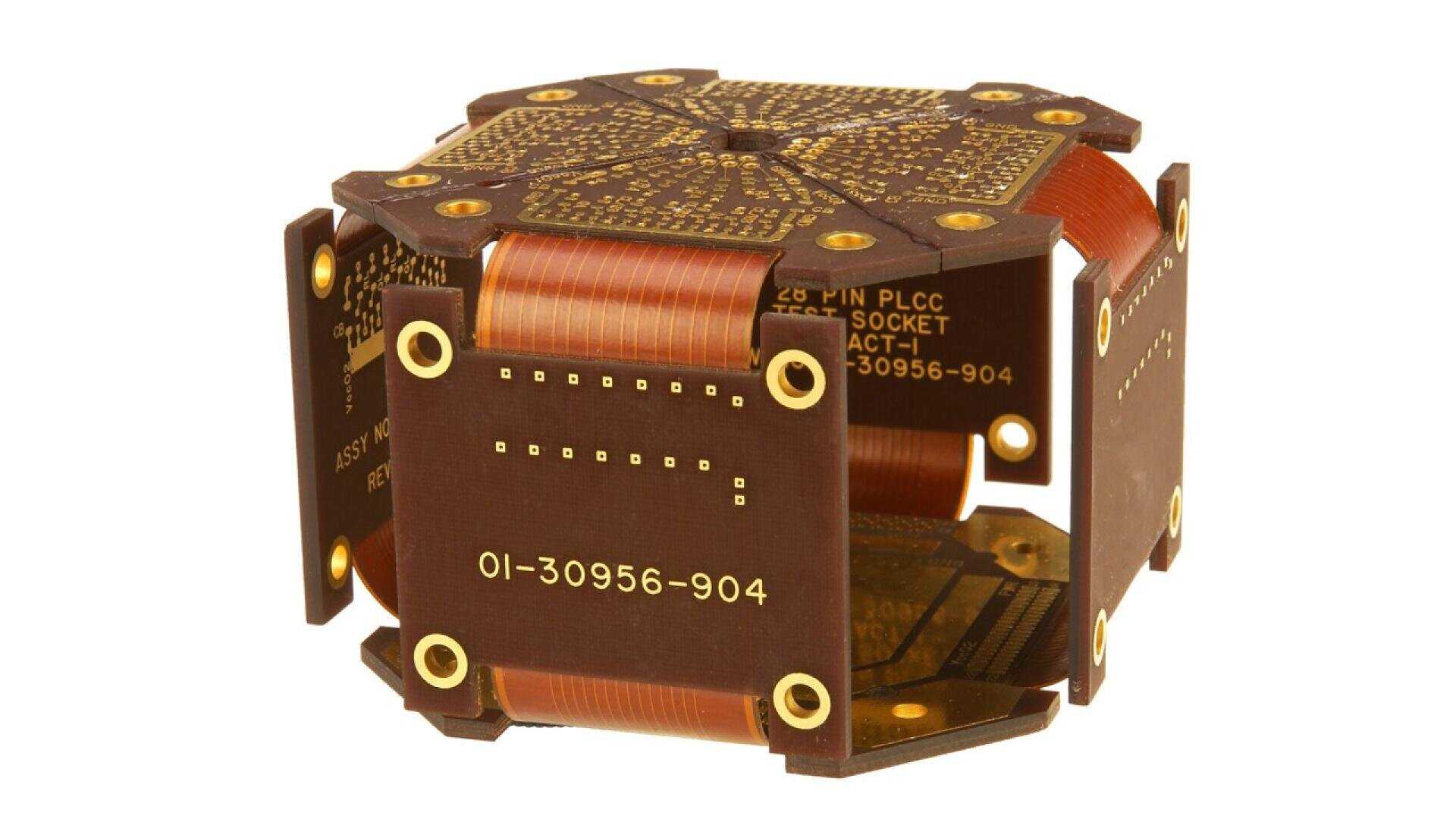

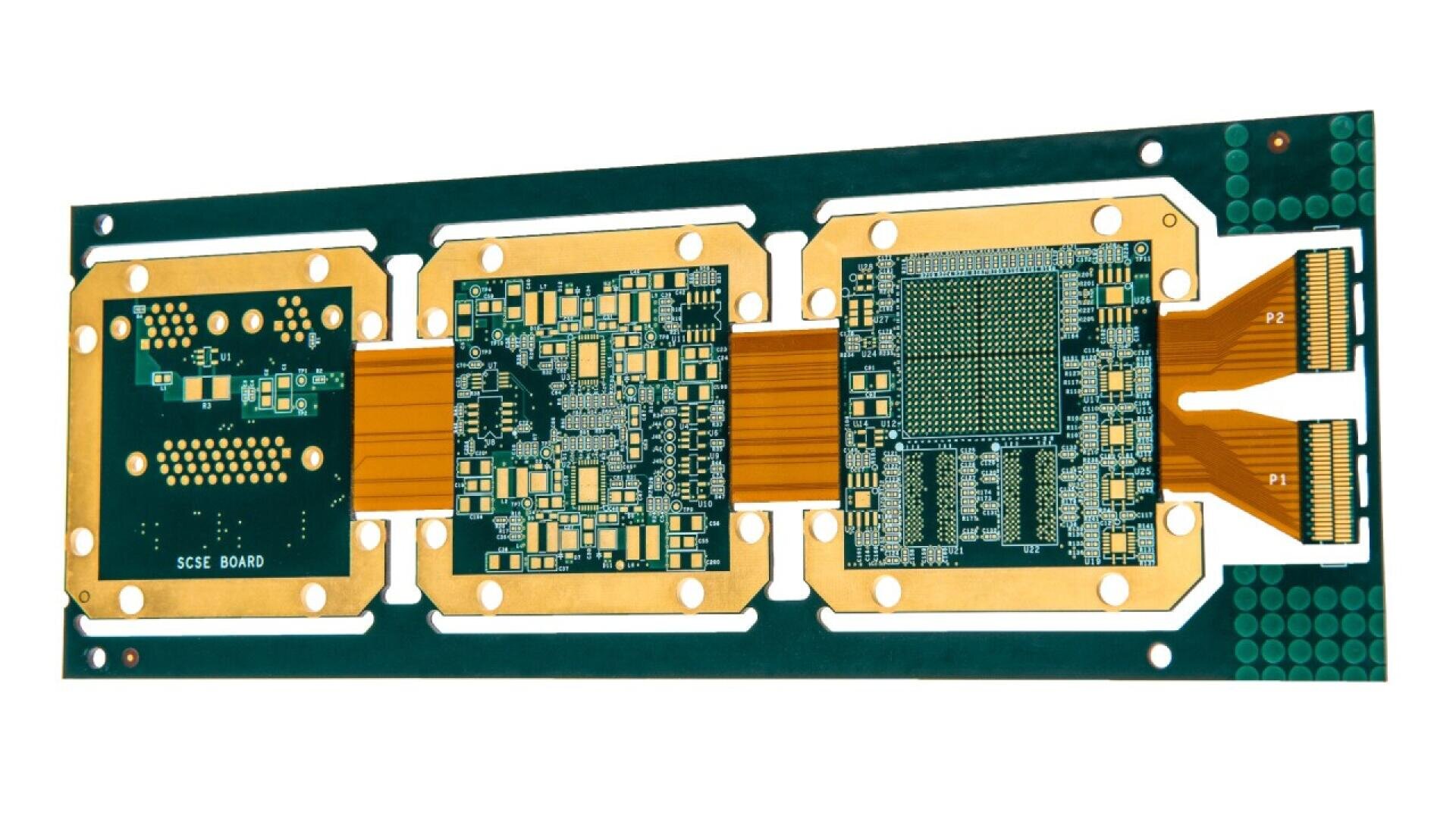

Rigid Flex Lösungen

Sie bieten die ultimative Kombination aus Schaltungsdichte und Flexibilität des elektronischen Gehäuses.

Eigenschaften:

• 20 Schichten oder mehr Dynamische und flexibel zu installierende Anwendungen
• Starre Flex-Konstruktionen von .3048mm (.012 Zoll) bis 3.683 mm (.145 Zoll) Gesamtdicke
• Über 85 % der Produkte entsprechen IPC 6013 Klasse III
• Klebefreie flexible Laminate von .0254 mm (.001 Zoll) bis .4826 mm (.019 Zoll)
• Kupferfolien von 12μ (.0005 Zoll) bis 70μ (.0028 Zoll)
• Impedanzmodellierung, Prüfung und Berichterstattung
• Gefüllte leitende und nicht leitende Vias
• Standard UL-anerkannte starre flexible Konstruktionen
  Unerreichte Überlebensfähigkeit bei hohen Schock- und Vibrationsbelastungen
• Ultradünne und ultraleichte Verpackung möglich

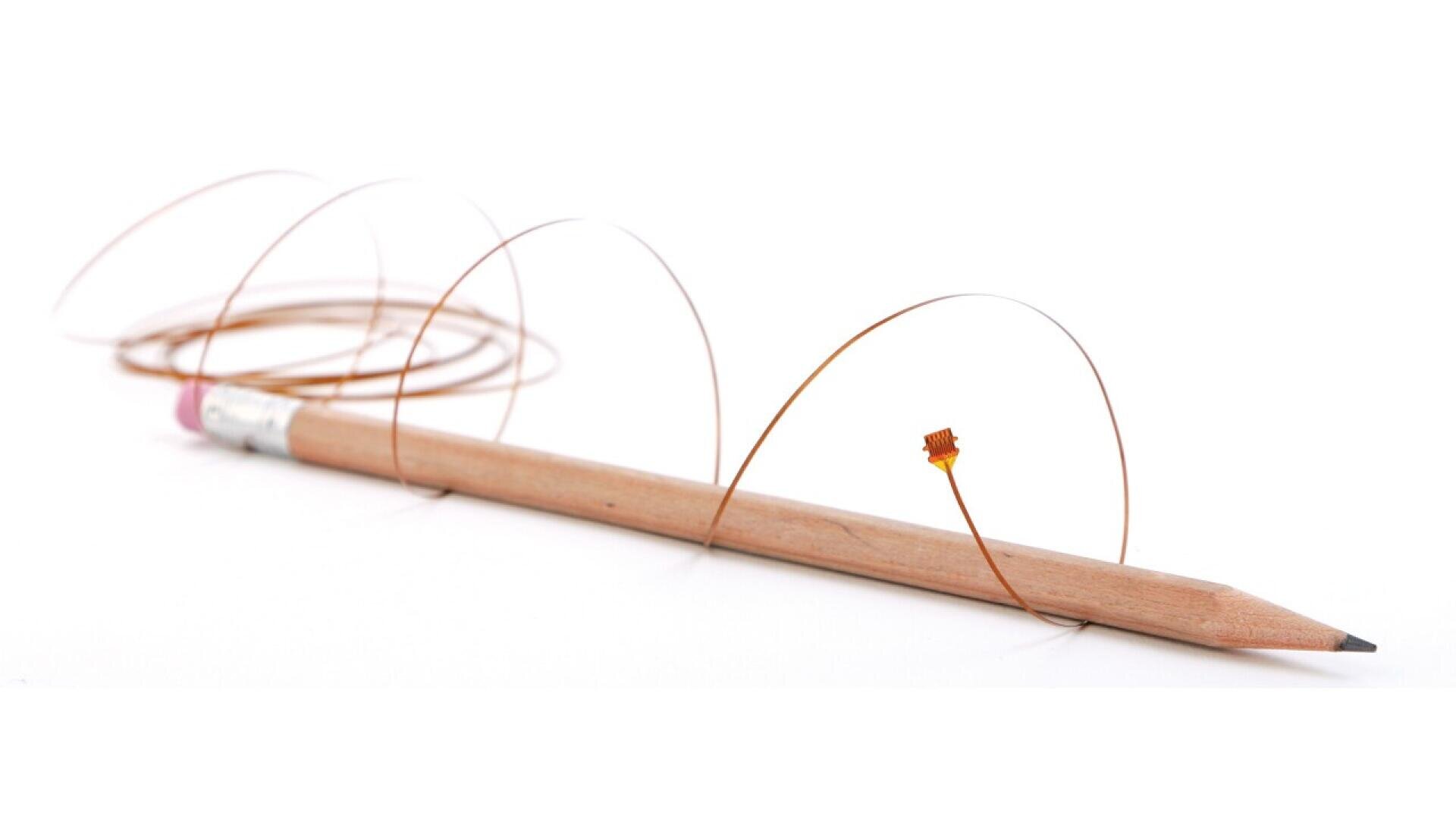

CatheterFlex® Lösungen

High Density Interconnect (HDI)-Technologie mit erweiterter Anwendungslänge.

Anwendungen:

• Ablationskatheter
• Kartierung/Diagnosekatheter
• Endoskope

Eigenschaften:

• Längen von 609.6 mm (24 Zoll) bis 12.19 m (40 Fuß) oder mehr (je nach Dichte)
• Kupferspur und Abstand bis zu 2-3 mils 0,05-0,08 mm (.002 - .003 Zoll)
• Teilebreiten bis zu 0,254 mm (.010 Zoll)
• Einseitig, doppelseitig und sogar mehrlagig
• Abschirmung für EMI/RFISchutz 0,4826 mm (.019 Zoll)
• Entwürfe für Steuerimpedanzen

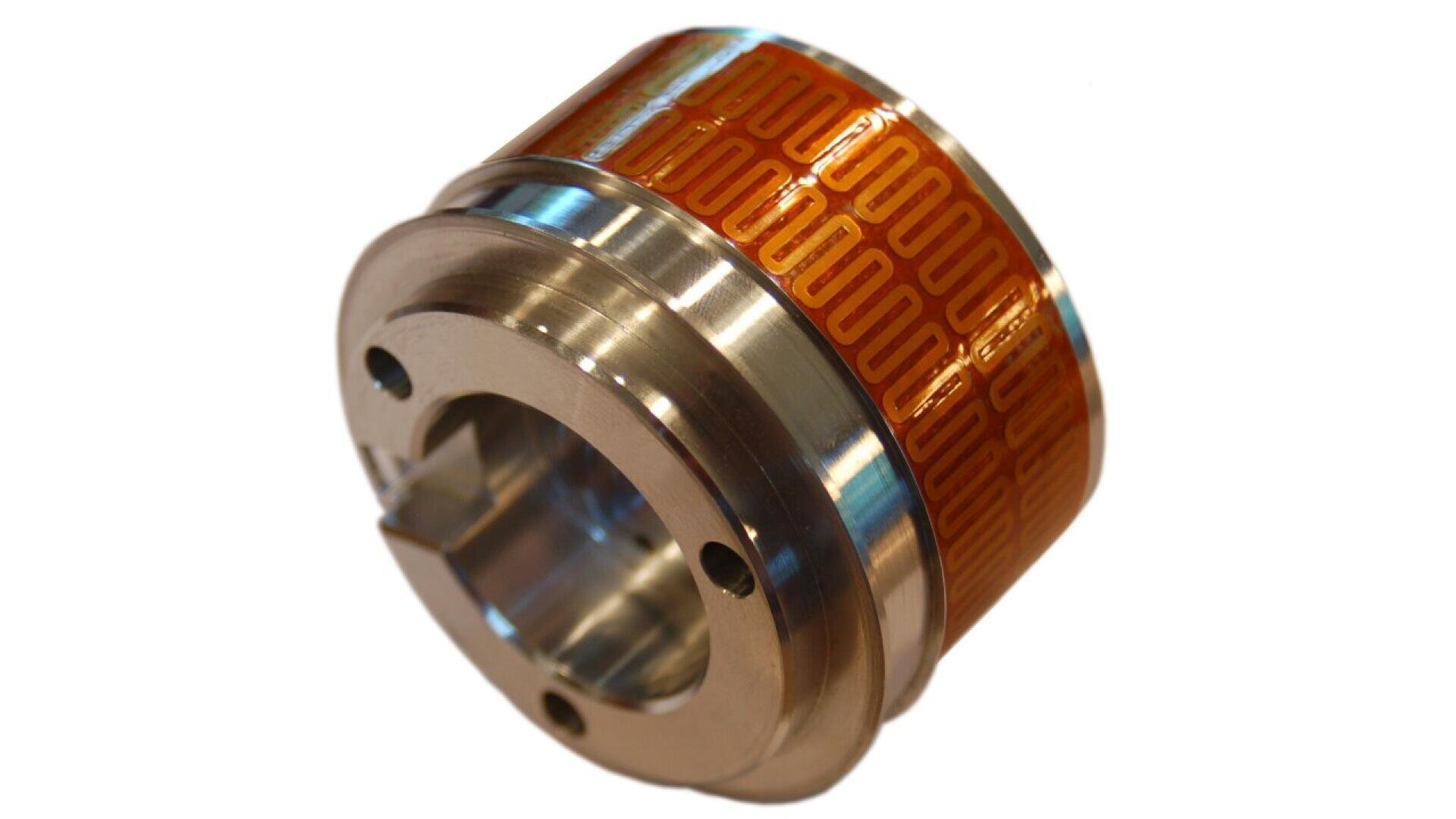

Flex Heaters Lösungen

Anwendungen:

• Temperaturempfindliche Anwendungen
• Extreme Temperaturbedingungen
• Gefrierschutz
• Enteisungssysteme
• Wärmeübertragung
• Wärmeanzeige

Eigenschaften:

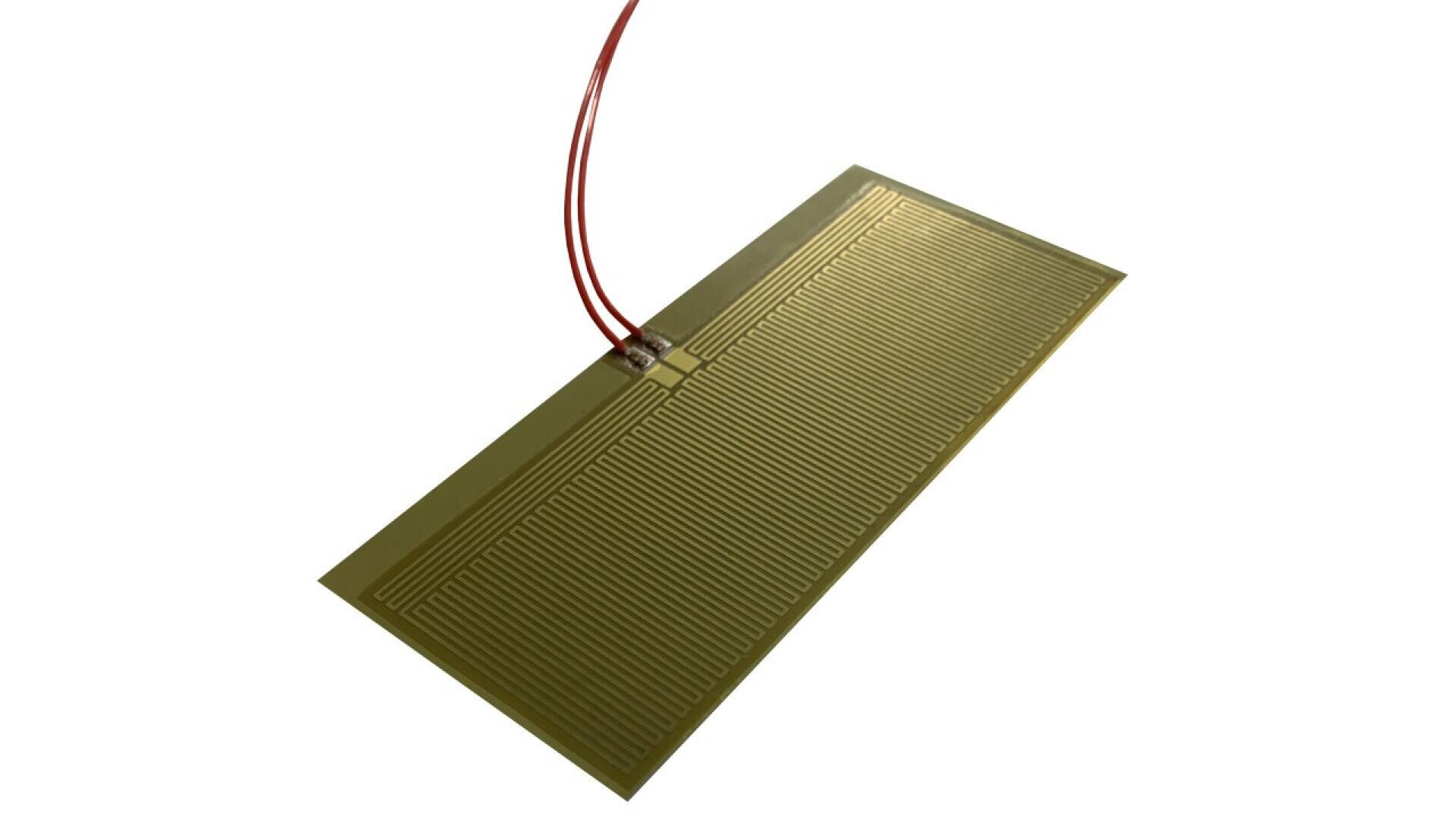

• Polyimid und Silikongummi
• Kundenspezifisches Design in praktisch jeder Größe und Form
• Integrierte Heizungen, mit Flexschaltung und Sensoren

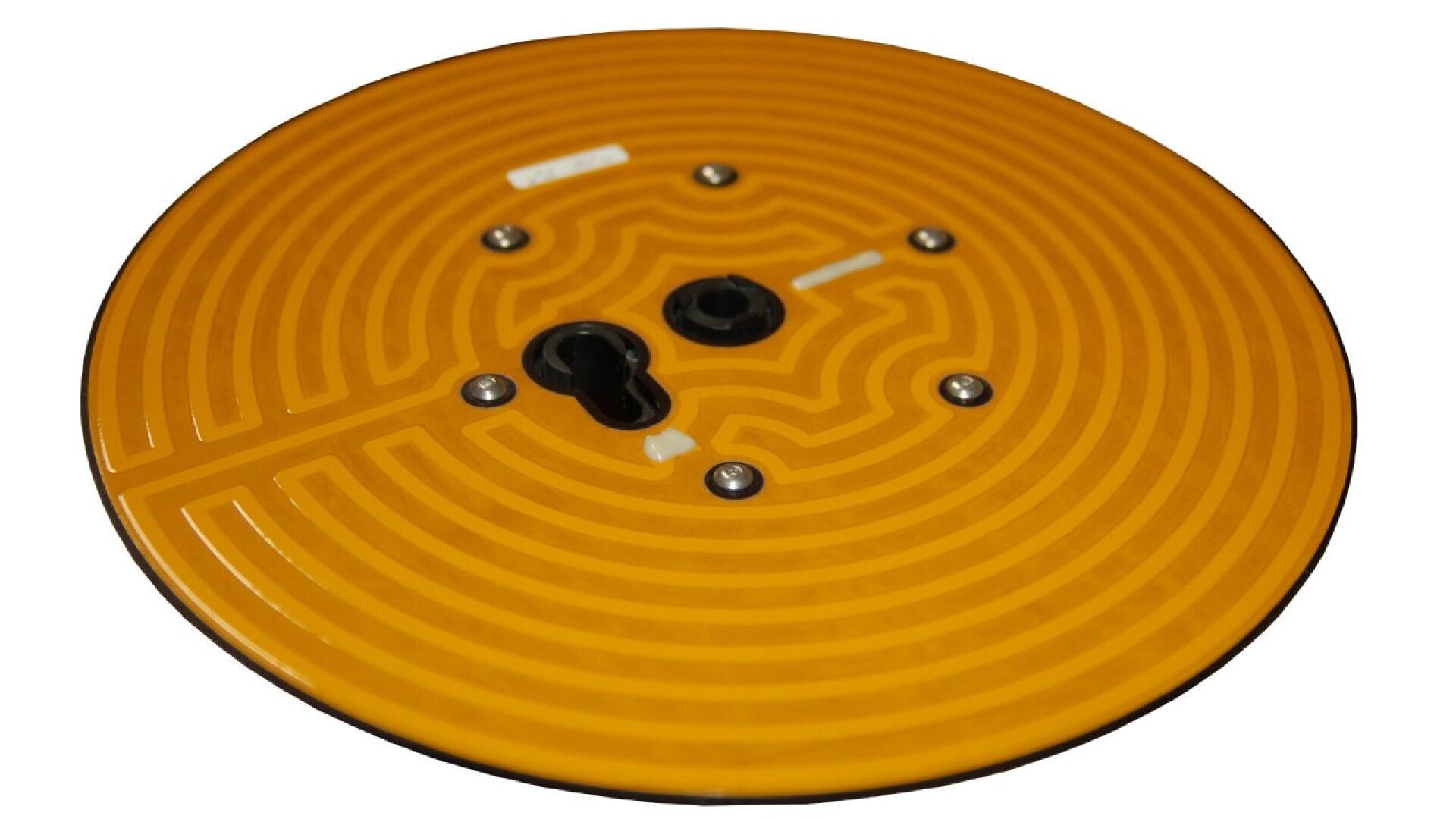

• Direkte Laminierung auf Kühlkörper
• Kann so dünn wie 0,1016 mm (0.004 Zoll) gebaut werden
• Montage von Bauteilen und Steckern
• Mechanische Montage
• Bis zu 100 Watt pro Quadratzoll
• Expedit verfügbar

Stock Heaters:

All Flex bietet auch nicht kundenspezifische Standardheizungen ohne Werkzeug- oder Einrichtungskosten an. Es gibt eine Vielzahl von Größen und Formen mit Zusatzoptionen.

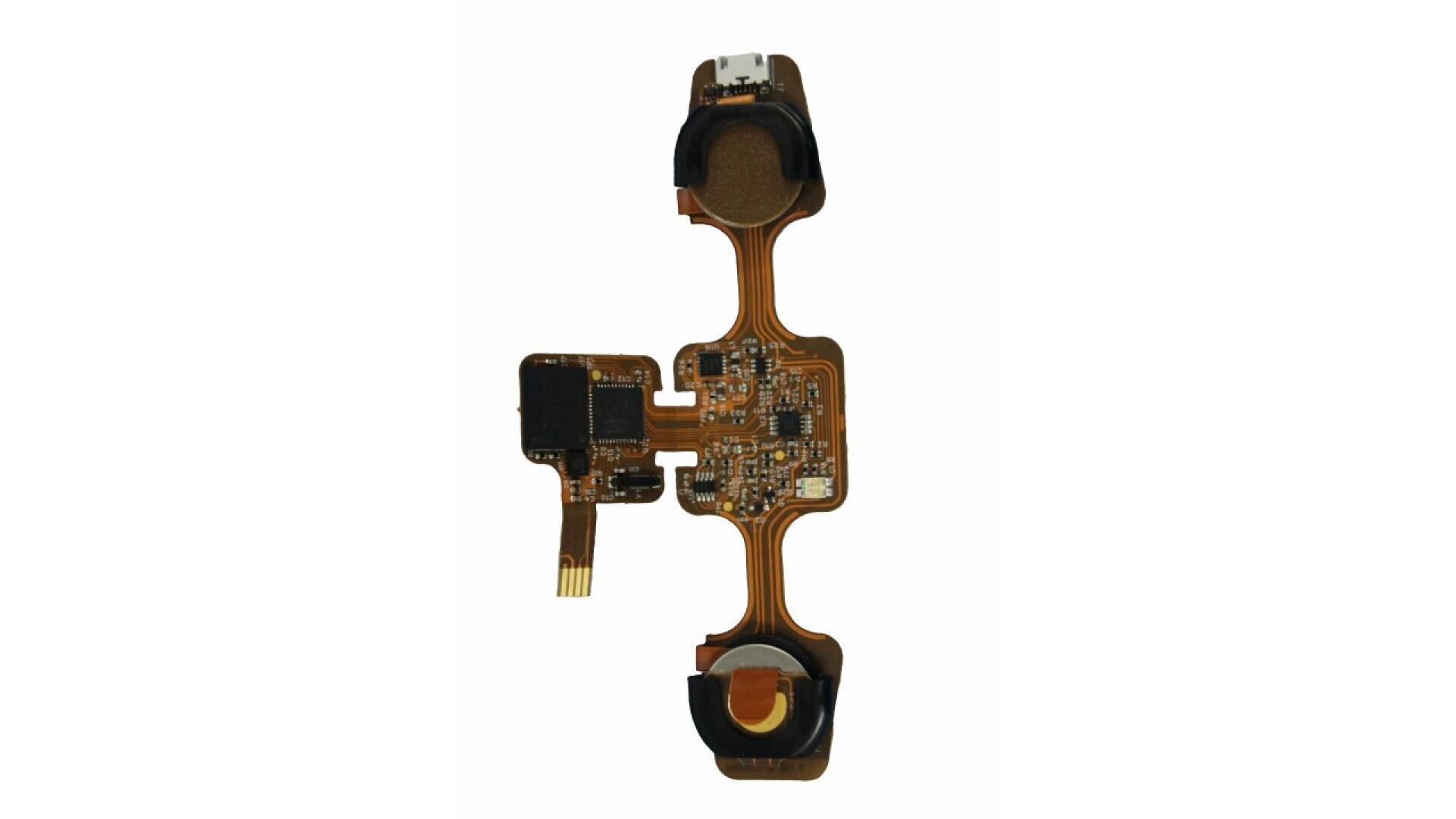

Montage und Mehrwertdienste

• Montage von Bauteilen
  • Durchgangsbohrung
  • SMT
  • Abwärts bis 01005
  • BGAs
• Automatisiertes Aufnehmen und Ablegen
  • Doppelseitige Montage
• Montage mit gemischtem Formfaktor
• Falten, Formen
• Versteifungen
• Elektrische Prüfung
  • Erdung/Kurzschlüsse
  • Funktionsprüfung
• Nach-Montage AOI
• Wärmesenken
• Bar Codieren
• Silberne Epoxidabschirmung
• Kabelverarbeitung/Montage
• Verguss und konforme Beschichtung
• PSAs (Selbstklebende Klebstoffe)

Alles über All Flex Lösungen

KURZINFOS:

• Drei Standorte in Minnesota
• Bedeutende Kapitalinvestitionen in Produktionsanlagen
• Kontinuierliche Investitionen in Ausrüstungen zur Produktionserweiterung und Qualitätsverbesserung sowie zur Verbesserung der Kapazitäten
• Durchschnittlich 100 neue Kunden im Jahr
• Jährliche Unterstützung von etwa 400 Kunden
• Durchschnittliche Neugründungen im Ingenieurwesen > 40 neue Teilenummern pro Monat
• Zu den Mitarbeitern des technischen Supports gehören Personen mit mehr als 20 Jahren Erfahrung in der Leiterplattenindustrie
• über 14,900 Quadratmeter Produktionsfläche
• Unterstützung von Serienproduktionsmengen zusätzlich zu den schnell umsetzbaren Prototypenmengen
• Militär- und Medizintechnikmärkte machen mehr als 75 % des Umsatzes für hochzuverlässige “never fail”- Anwendungen aus (move over)
• Drei SMT-Bestückungslinien

PRODUKTANGEBOT:

• Freitragende Kupferzungen
• Dicke Kupfer-/ Stromverteilungsschaltungen bis zu 0,508 mm
• Alternative Metalllegierungen
• Dielektrische Polyimid-Folien
• Klebende und nicht klebende Materialien
• Vollständiges Angebot an RoHSOberflächenbeschichtungen
• Hochgeschwindigkeits-, Fine- Pitch-Durchsteck- und SMTBauteilmontage bis zu 0105
• Löten/Montage von Mikroskopen
• Digital gesteuerter Nomenklaturdruck und Produktserialisierung

SERVICE OFFERING:

• Schnelle Angebotserstellung innerhalb von 24 Stunden
• Vollständiger Schaltungsentwurf nach Schaltplan
• Reverse Engineering bestehender Produkte in flexible Schaltungen
• Verbesserte Entwurfsverfeinerung (‘Flexizing’) zur Optimierung von Merkmalen für die Leistung und Zuverlässigkeit flexibler Schaltungen
• Auslegung des Heizers auf definierte Wärmeleistung
• AOI (automatische optische Inspektion)
• Fliegende Sonde, Nagelbett und elektrische Prüfung von Einzelteilen
• Beratung/Entwurfshilfe

MÄRKTE

Medizinische:

• Hörgeräte
• Blutanalysegeräte
• Ultraschallgeräte
• Zahnärztliche Instrumente
• Monitore
• EP-Katheter

Industriell:

• Sensoren
• Messgeräte
• Heizungssteuerung
• Robotik
• Stromversorgungen

Instrumentierung:

• Datenschreiber
• Licht- und Wellenlängenanalysatoren
• Elektronische Prüfgeräte
• Tragbare Analysatoren

Militär/Luft- und Raumfahrt:

• Sichere Funkgeräte
• Nachtsicht
• Instrumentierung
• Ausrüstung
• Unbemannte Systeme
• Hardware für die Flugsteuerung
• Satellitengestützte Systeme

Telekommunikation:

• Handgehaltene GPS-Empfänger
• Modems
• Koaxialer Ersatz
• Batterieladegeräte
• Antennen
• Funkgeräte für die Strafverfolgung

Zertifizierung:

• AS9100 zertifiziert
• ISO 9001 zertifiziert
• ITAR registriert
• MIL-PRF-31032/3 qualifiziert
• MIL-PRF-31032/4 qualifiziert
• RoHS konform
• UL anerkannt
• IPC Mitglied
• JCP zertifiziert
