Hubmagnete: optimale Lösungen für verschiedene Anwendungsanforderungen

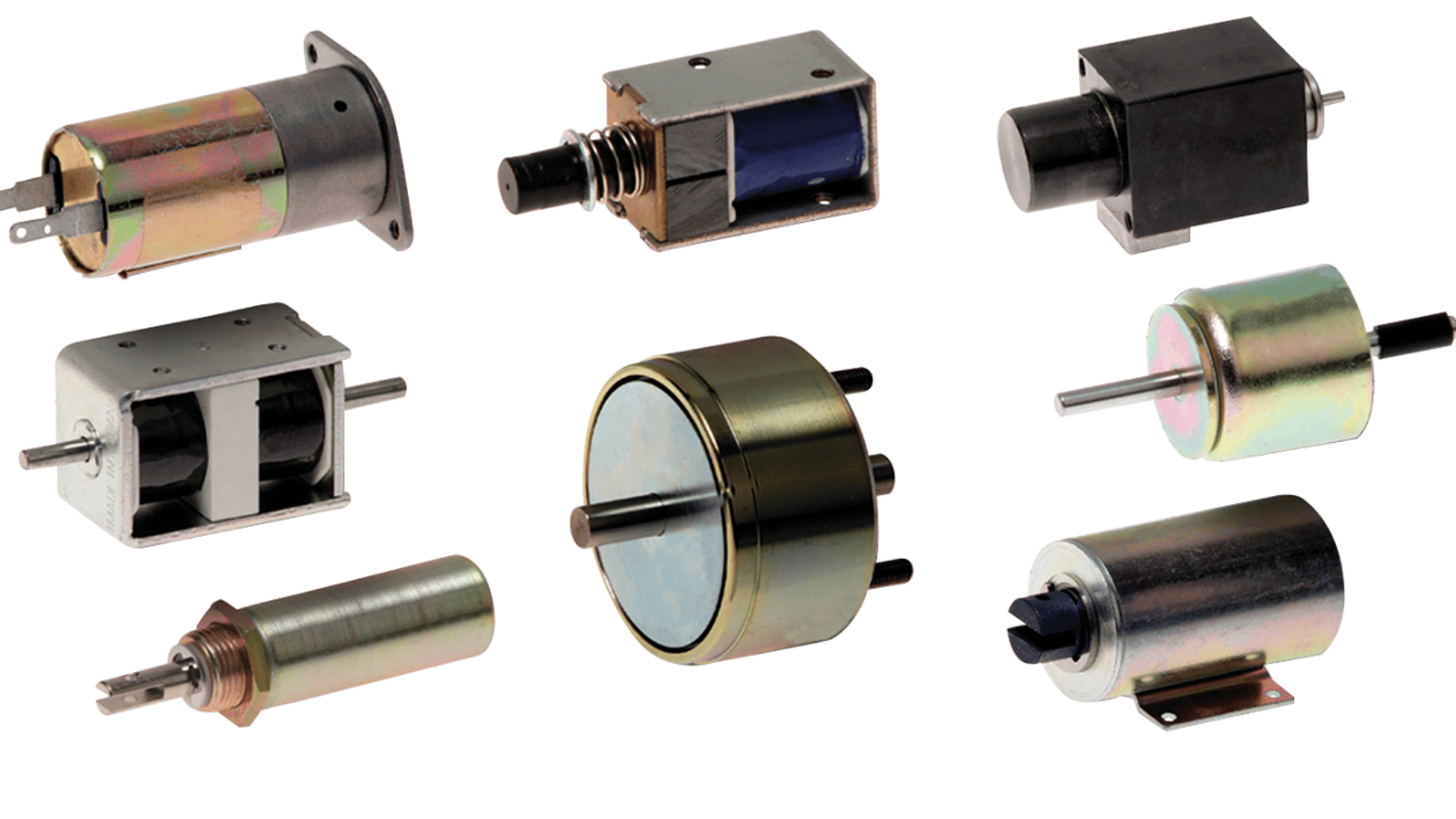

Je nach Anwendungfall können wir mit Geeplus Hubmagnete mit unterschiedlichen Bauformen liefern, die unterschiedliche Eigenschaften mitbringen:

• Push/Pull: Ihr ausgeklügeltes magnetisches Konzept ermöglicht sehr hohe Haltekräfte bei vergleichsweise geringem Stromverbrauch. Deshalb sind sie prädestiniert für Anwendungen, bei denen der Energiehaushalt oder die Wärmeentwicklung kritische Faktoren darstellen. Weil die Schubstange auf beiden Seiten des Hubmagnets herausgeführt ist, sind die (Small) "Push/Pull" Hubmagnete von Geeplus sowohl ziehende Hubmagnete wie auch drückende (stossende) Hubmagnete - wobei die aktive Bewegungsrichtung aber immer die gleiche ist. Für die Rückstellung ist eine externe Kraft, z.B. in Form einer Rückstellfeder bzw. Rückholfeder, erforderlich. Anwendung finden sie zum Beispiel in Schlauchquetschventilen.
• Röhrenhubmagnete (Tubular-Hubmagnete): Zylinderhubmagnete sind zylindrische Hubmagnete, die durch ihre Bauform und Ankergeometrie eine relativ flache Kraft-Weg-Kennlinie aufweisen und dadurch für vergleichsweise lange Hübe (bis 30mm) geeignet sind Zylinderhubmagnete sind einfache elektrische Stellzylinder bzw. Elektrozylinder für Ein/Aus-Betrieb bei vergleichsweise kleinen Kräften. Für die Rückstellung ist eine externe Kraft, z.B. in Form einer Feder, erforderlich
• Röhrenhubmagnete (Tubular-Hubmagnete) mit einer besonders flachen Kennlinie: die sog. Super-Stroke-Hubmagnete sind Röhrenhubmagnete (Tubular-Hubmagnete) mit einer besonders flachen Kennlinie, so dass sie als Ersatz für viele Pneumatikzylinder hergenommen werden können, weil sie defakto proportional angesteuert werden können. Dazu ist eine angepasste Feder notwendig, die sowohl beim Hub wie auch bei der Federkonstante und der Vorspannung auf die Anwendung angepasst werden muss. Neben der proportionalen Kennlinie dieser besonderen Zylinderhubmagnete ergibt sich als sehr positiver Nebeneffekt, dass die Super-Stroke-Zylinderhubmagnete extrem leise sind. Hier zeigen sich die Vorteile diese Miniatur-Elektrozylinder für z.B. 12V oder 24V, die als elektrischer Linearaktor viele Vorteile gegenüber pneumatischen Linearaktuatoren bieten, aber preislich trotzdem günstig sind.
• Open-Frame-Hubmagnete: Bügelhubmagnete oder Rahmenhubmanget sind aufgrund ihres einfachen Aufbaus die kostengünstigsten Vertreter bei den Hubmagneten. Die meisten Versionen sind relativ klein, weshalb man hier auch von Kleinhubmagneten spricht. Actronic-Solutions bietet hier auch besonders kleine Miniaturhubmagnete. Sie werden in unzähligen Varianten in den verschiedensten Applikationen, z.B. als Verriegelungsmagnet, als Schaltaktuator in Shuttern etc. eingesetzt, wodurch unterschiedlichste Anforderungen in Bezug auf Stückzahlen, Lieferzeit, Qualität und natürlich nicht zuletzt im Preis gestellt werden.
• Selbsthalte-Hubmagnete (monostabil/bistabil): Selbsthalte-Hubmagnete ermöglichen durch einen Permanentmagneten ein stromloses Halten in der Endlage; mit einer Spule ergibt sich so ein monostabiler Hubmagnet; mit einer Feder kann damit auch eine bistabile Funktion realisiert werden, allerdings ist das Verhalten in den beiden Endlagen unterschiedlich; will man völlig symmetrisches bistabiles Verhalten haben, braucht man zwei Spulen und der Peramanentmagnet sitzt in der Mitte; der Nachteil solcher bistabiler Hubmagnete ist, dass man an die Geometrie des Hubmagneten gebunden ist und der Hub sehr beschränkt ist (bis ca. 5mm) - allerdings entfällt die Feder.

• Die meisten Versionen sind relativ klein, weshalb man hier auch von Kleinhubmagneten spricht. Wir bieten auch bei den Selbsthaltemagneten besonders kleine Miniaturhubmagnete, die z.B. in Kameras als Shutter-Aktuator eingesetzt werden.
