CatheterFlex® - medizinische Anwendungen

Der heutige Stand der Technik kann kleine flexible gedruckte Schaltungen (FPCs) mit Elektrodenpads enthalten, die an den Kartierungskörben befestigt sind, aber sie sind auf nur 6 oder 8 Elektroden beschränkt.

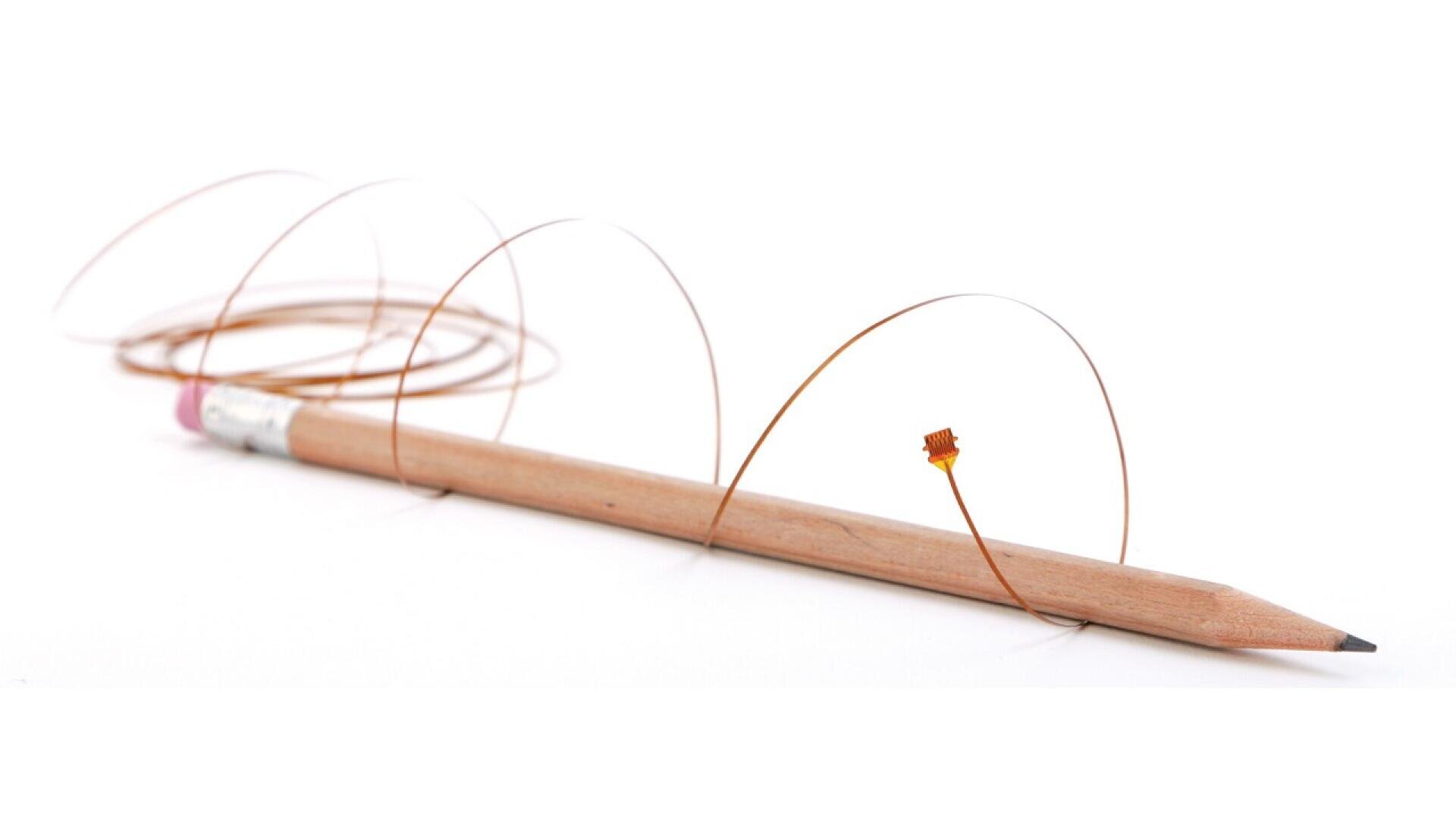

Mit der innovativen mehrschichtigen CatheterFlex®-Technologie von All Flex können Designer die Dichte der FPC erhöhen, was eine Steigerung der Elektrodenanzahl (bis zu 64 Elektroden oder mehr) ermöglicht. Diese feinlinigen FPCs können über die gesamte Länge des Katheters und bis in den proximalen Griff mit durchgehenden, ununterbrochenen Leiterbahnen
verlaufen.

Zu den spezifischen Verbesserungen gehören:

Erhöhte Auflösung beim Mapping und Abtragen:

• Erhöhte Elektrodenzahl
• Kontrollierte Impedanz

Geringere Montagekosten:

• Eliminiert die Befestigung von dünnen Drahtbündeln
• Reduziert die Arbeitszeit bei der Montage
• Vermeidung von Kabelverwicklungen und Fehlanschlüssen

Erhöhte Zuverlässigkeit:

• Reduziert die Anzahl der Lötstellen und Materialübergänge

Minimale Größe und minimales Eindringen:

• Das Stapeln mehrerer Lagen von FPCs ohne Zwischenverbindungen reduziert die Masse, die den minimalen Katheterdurchmesser begrenzt

Produktion der Hauptlinie

• Mehrschichtige Konstruktion mit bis zu 4 leitenden Schichten.
• Leiterbahndichte von 100 μm (4 mil) und Abstand.
• Verlängerte Länge bis zu 1,6 m (64 Zoll) insgesamt.

Stand der Technik - Fortgeschrittene Schaltungen

• Mehrschichtige Konstruktion mit bis zu 8 leitenden Schichten.
• Leiterbahndichte von 50 μm (0.002 Zoll) und Abstand. Leiterbahnbreite und Abstand von 50 μm (0.002 Zoll)
• Verlängerte Länge bis zu 2,75 m (108 Zoll) insgesamt.

Haftungsausschluss: Die Daten dienen nur zu Informationszwecken. Die tatsächlichen Werte und/oder
die Verwendung dienen als Referenz. Wenden Sie sich für weitere Informationen an All Flex.
